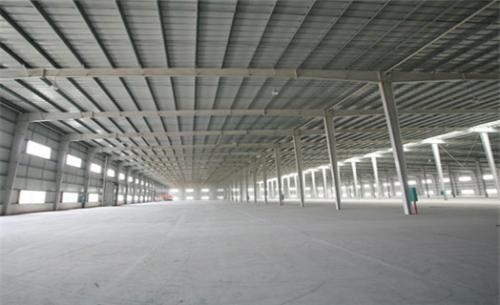

輕鋼結構廠房的腹杆、弦杆全用封閉型鋼(圓管及方管)杆件的桁架具有良好的力學性能及使用條件;杆件截麵慣性矩大,抗扭剛度較強,杆件壁較薄等。這可以使壓杆及偏壓杆格外是強度杆件得以整全利用了其強度。另外,管材的耐腐蝕性能好,便於維護與檢查,運輸費用少。管材杆件間可相貫連接,省去了節點板材的消耗,並增加安裝桁架時的穩定性,管材桁架的外表柔順而美觀,越受人們的青睞。
桁架杆件的選材有冷彎焊接方管、圓管、熱軋型鋼(角鋼、槽鋼)對焊。矩形或是方形管和圓管比較有一係列優點;相同截麵相同高度的矩形管比圓管具有較大的回轉半徑,而圓管隻在薄壁情況下才顯得經濟;矩形管斜杆和弦杆的連接簡單,杆端的直線切割,而圓管則需弧線切割;矩形管上弦便於敷設檁條與屋麵板,利於安裝。
杆件內力不大時采用壁厚3~4mm的冷彎焊接矩形管越為經濟。內力增加時管壁要相應增加,此時采用自動化焊接生產的對焊型鋼(角鋼、槽鋼)矩形管方案可能越經濟合理。
建設輕鋼結構廠房時,須建立統一的標準設計及自動化切割焊接生產線才能保持管材桁架生產的質量及效率,才能體現廠房輕鋼結構的節材及經濟。由於無節點板連接,管材端頭切割複雜或需壓扁端頭切割及進行熱處理等非傳統生產工藝工序,因此建立技術化流水生產線進行標準化輕鋼桁架的生產相當重要。
國外曾製定輕型標準化管材桁架圖形,三種不同高低度的桁架適於各跨度。一般跨度,可分成兩個運送單元,采用套管或者是法蘭盤的拚接辦法,於工地組拚為整體。圓管的桁架弦杆用D=50~426mm的直縫焊接圓管,節點全部采用相貫連接。在密閉條件下主要受力杆(弦杆、支座斜杆)壁厚不小於3mm,其它杆不小於2.5mm(模壓端頭的杆件例外),且腹杆直徑不小於弦杆直徑的1/3,也不要大於它。輕鋼結構廠房采用對焊型鋼方管桁架時,可用下傾式腹杆,弦杆及豎杆用管形截麵,斜拉杆用一對角鋼直接焊在弦杆兩側,這種節點切割方便,精度要求不高。
